CTM: Cerâmicas e Vidros (Cap. 1.0)

Atualizado: 25 de fev.

Vamos trazer nesta publicação a concatenação de informações sobre os minerais que compõem o Vidro e a Cerâmica!


Isto vai muito além de uma explicação de aula de Química do Ensino Médio. Pra nós, basta olhar pra um objeto e dizer "é vidro" ou "é de cerâmica", por exemplo. Mas isto vai muito além destes simples nomes.


Assim como plásticos e borrachas, a indústria química desenvolveu várias combinações de materiais, criando vários tipos de ligas metálicas diferentes, enfim, materiais que se encaixam nas mais diversas aplicações. O vidro e a cerâmica estão entre as criações Humanas mais 'jurássicas', por assim dizer.


Mas para sabermos definir a qualidade de um produto, saber o que estamos comprando, precisamos conhecer as combinações destes materiais, as qualidades e defeitos que cada um possui e a vantagem e desvantagem de utiliza-los.


Outra coisa fácil de se observar na população leiga e até entre profissionais de diversos ramos é que muitos não conhecem de fato o produto que estão utilizando (ou pelo menos insistem em utilizar termos errados).


Nesta série de artigos, com a concatenação de informações selecionadas em vários sites, escritas por vários autores, trago a explicação resumida sobre vidros e cerâmicas e exemplos de utilização na indústria, com enfoque na elétrica, eletrônica e automobilismo.

Neste tópico vamos classificar os elementos que compõem a cerâmica e o vidro. A princípio vamos começar com duas estruturas principais: os Óxidos e os Carbetos.

Ao longo do tempo, o texto vai sendo estendido e trará mais informações relevantes sobre Nitretos, bem como sobre Óxido de Boro e afins.


Óxidos


Primeiro, apreciamos um pouco da Tabela Periódica... :v

Imagem 1 - Nosso pequeno catálogo de riquezas


Alguns elementos químicos da Tabela Periódica são extremamente abundantes no planeta Terra. Um deles, em especial, é fundamental para que a vida nesse planeta continue: o Oxigênio.

Ele não só está presente na nossa atmosfera, mas também na água que bebemos e no copo de vidro que você usa pra beber a água, ou então na cerâmica da xícara que você usa pra tomar café, ou chá... O fato é que ele não recusa união, se combina com qualquer coisa, e dessas combinações surgem minerais abundantes na natureza.

Em palavras mais profundas, um Óxido é um composto químico binário formado por átomos de Oxigênio com outro elemento, porém, em que o Oxigênio é o mais eletronegativo.


OBSERVAÇÃO: Nos óxidos, o elemento mais eletronegativo deve ser o Oxigênio. Compostos como o OF2 ou O2F2 não são óxidos, pois o Flúor é mais eletronegativo, tornando-os conhecidos como 'Fluoretos de Oxigênio'.


Os Óxidos possuem uma grande classificação, da qual vamos tratar apenas de algumas principais...


Óxidos Básicos: Os de caráter mais básico são os Óxidos de metais alcalinos e alcalino-terrosos. São Óxidos em que o elemento ligado ao Oxigênio é um metal com baixo número de oxidação (+1 e +2, exceto Pb, Zn, Al, Sb e Sn, os quais formam sempre óxidos Anfóteros).


Os óxidos básicos possuem estrutura iônica devido à diferença de eletronegatividade entre o metal (que é baixa) e o Oxigênio (que é alta), e por terem este caráter iônico apresentam estado físico sólido. Alguns exemplos:

-> Na2O - Óxido de Sódio;

-> CaO - Óxido de Cálcio;

-> BaO - Óxido de Bário;

-> CuO - Óxido de Cobre (óxido cúprico);

-> Cu2O - Óxido de Cobre (I - óxido cuproso/cuprita);

-> FeO - Óxido de Ferro (II - óxido ferroso).


Óxidos Anidridos: São óxidos em que, geralmente, o elemento ligado ao oxigênio é um ametal. Possuem estrutura covalente, pois a diferença de eletronegatividade entre o Oxigênio e o outro elemento não é tão grande. Resultam da desidratação dos ácidos e, por isso, são chamados também de 'Anidridos de ácidos'. Alguns exemplos:

-> CO2 - Dióxido de Carbono (Anidrido carbônico);

-> SO2 - Dióxido de Enxofre (Anidrido sulfuroso);

-> SO3 - Trióxido de Enxofre (Anidrido sulfúrico);

-> Cl2O - Óxido de Cloro (Anidrido hipocloroso);

-> SiO2 - Dióxido de Silício (Anidrido silícico).


Óxidos Anfóteros: São Óxidos de metais de transição e semi-metais, que apresentam número de oxidação igual a 3+ ou 4+, capazes de reagir tanto com ácidos quanto com bases, fornecendo sal e água. Por esta classe ter propriedades intermediárias entre os Óxidos ácidos e os Óxidos básicos, os compostos aqui, à depender do metal ligado ao Oxigênio, podem ter predominância do caráter ácido ou básico.


O caráter ácido do Óxido aumenta à medida que seu elemento formador aproxima-se, na tabela periódica, dos não-metais.


O caráter básico do Óxido aumenta à medida que o elemento formador aproxima-se dos metais alcalinos e alcalino-terrosos.


A estrutura dos Óxidos anfóteros pode ser iônica ou covalente. Alguns exemplos:

-> SnO - Óxido de Estanho;

-> SnO2 - Dióxido de Estanho;

-> Fe2O3 - Trióxido de Ferro;

-> ZnO - Óxido de Zinco;

-> Al2O3 - Trióxido de Alumínio.


CURIOSIDADE: Os óxidos de Pb, Zn, As, Sb e Sn, independente de seus números de oxidação são classificados como Óxidos Anfóteros.

Os Anfóteros são formados pelos elementos Al, Zn, Pb, Sn, Sb, As e Bi.


CURIOSIDADE: Alguns destes minerais recebem nomes mais amigáveis do que aqueles esquisitos utilizados pela ciência, tais como:

-> Silica (Silício + Oxigênio);

-> Alumina (Alumínio + Oxigênio);

-> Zircônia (Dióxido de Zircônio);

-> e o Cal (Óxido de Cálcio).


Alguns permanecem com seus nomes originais, como por exemplo:

-> Óxido de Zinco;

-> Óxido de Magnésio;

-> Óxido de Potássio;

-> Dióxido de Titânio...


Mas nem tudo são flores, e nomes como a Silica trazem consigo várias classes diferentes de Óxidos de Silício, mais especificamente seis, definidos de acordo com sua estrutura cristalina. Então vamos mostrar alguns dos minerais de...


Silica


Nesossilicatos: tetraedros de Silício e Oxigênio separados, unidos através de um cátion. Exemplos são:


-> Grupo da Fenaquite:

Fenaquite;

Willemite;


-> Grupo da Olivina:

Forsterite;

Faialite;


-> Grupo da Granada:

Piropo;

Almandina;

Espessartite;

Grossulária;

Andradite;

Uvarovite;

Hidrogrossulária;


-> Grupo do Zircão (Não confundir com Zircônia):

Zircão;

Torite;


-> Grupo Al2SiO5:

Andaluzita;

Cianita;

Silimanita;

Dumortierita;

Topázio;

Estaurolita;


-> Grupo da Humita:

Datolita;

Titanita;

Cloritóide;


Sorossilicatos: tetraedros de Silício e Oxigênio em duplas. Exemplos são:

Hemimorfita;

Calamina;

Lawsonita;

Ilvaíte;

Vesuvianita (idocrase);


-> Grupo do Epídoto:

Zoisite;

Clinozoisite;

Epídoto;

Alanita;


Ciclossilicatos: arranjo em forma de anéis. Exemplos são:

Axinita;

Berilo;

Cordierita;

Turmalina;


Inossilicatos: tetraedros organizados em cadeias, sendo estas simples ou duplas. Exemplos são aqueles de cadeia simples e os de cadeia dupla:

-> Grupo da Piroxena:

Enstatita - série da ortoferrosilita:

Enstatita;

Bro;

Hiperstena;

Clinohiperstena;


-> Pigeonita:

Série Diópsido - hedenbergita:

Diópsido;

Hedenbergita;

Johannsenita;

Augita;


Série das piroxenas sódicas:

Jadeíta;

Onfacita;

Acmita (aegirina);

Espodúmena;


-> Grupo dos piroxenóides:

Wollastonita;

Rodonita;

Pectolita;


-> Grupo da anfíbola:

Antofilita (Fonte de Amianto);

Série da Cummingtonita;

Cummingtonita;

Grunerita;

Série da Tremolita;

Tremolita (Fonte de Amianto);

Actinolita (Fonte de Amianto);

Horneblenda;


-> Grupo das Anfíbolas sódicas:

Glaucofano;

Riebeckita;

Crocidolita;

Arfvedsonita;


Filossilicatos: arranjo em forma de folhas tetraédricas. Exemplos são:

Talco;

Pirofilita;


-> Grupo das Serpentinas:

Antigorita;

Crisótilo (Fonte de Amianto);


-> Grupo das argilas:

Caulinita;

Esmectita;

Montmorillonita;

Bentonita;

Ilita;


-> Grupo das micas:

Moscovita;

Flogopita;

Biotita;

Lepidolita;

Margarita;


-> Grupo da clorita:

Apofilita;

Prehnita;


Tectossilicatos: tetraedros em arranjo tridimensional.

Petalita;

Analcima;


-> Grupo do quartzo:

Quartzo;

Tridimita;

Cristobalita;


-> Grupo dos feldspatos:

Feldspatos potássicos:

Microclina;

Ortoclase;

Sanidina;


Feldspatos da série da plagioclase:

Albita;

Oligoclase;

Andesina;

Labradorita;

Bytownita;

Anortita;


-> Grupo dos feldspatóides:

Leucita;

Nefelina;

Sodalita;

Lazurita;


-> Grupo da escapolita:

Marialita;

Meionita;


-> Grupo dos zeólitos

Natrolita;

Chabazita;

Heulandita;

Estilbita;


Todos os minerais desta lista mostram o quão abundante é o Silício na natureza. Mas vamos focar neste texto as explicações sobre um punhado deles, especificamente os mais utilizados na indústria automobilística e eletrônica.


Agora vamos para aquele que pode ser considerado o segundo mais comum:


Alumina


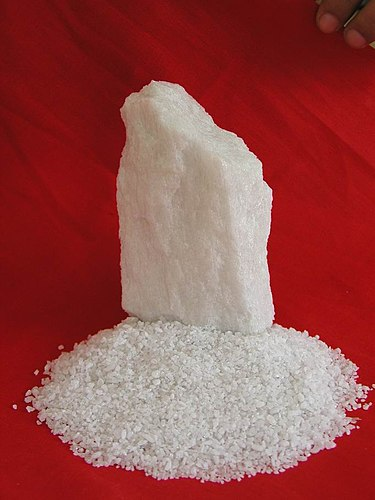

Imagem 2


A Alumina, que em sua forma cristalina é chamada "Coríndon" ou "Corundum" provém do minério Bauxita, que é composto predominantemente pelos minerais:

-> Diásporo - αAlO(OH);

-> Boehmita - γAlO(OH);

-> Gibbsita - Al(OH)3;

-> Óxidos de Ferro goethita e hematita,

-> Caulinita (do grupo das Argilas);

-> e pequenas quantidades de Anatásio (TiO2).


Também pode ser encontrada com impurezas em pedras preciosas, como é caso do Rubi e da Safira. Assim como nas silicas, as aluminas são classificadas de acordo com a formação geométrica de sua cadeia cristalina, havendo então os tipos mais comuns:


Alfa-Alumina;


Beta-Alumina;


Delta-Alumina;


Ípsilon-Alumina;

Zeta-Alumina.


CURIOSIDADE: O Óxido de Alumínio é um Óxido Anfótero, reagindo tanto com ácidos quanto com bases e é responsável pela resistência às intempéries do alumínio metálico. O metal Alumínio é muito sucetível ao Oxigênio atmosférico e uma camada fina de Óxido se forma rapidamente na superfície exposta do metal. Essa camada o protege de oxidação mais profunda. A espessura e as propriedades da camada de Óxido podem ser melhoradas por meio de um processo chamado de anodização.

Para saber mais sobre as ligas metálicas de Alumínio e exemplos de uso, CLIQUE AQUI!


O Óxido de Alumínio é um excelente isolador elétrico, entretanto, a depender da porosidade (quanto maior, mais isolante), pode ser um excelente condutor ou isolador de calor. Em diversas aplicações, como velas de ignição, pastilhas Peltier e dissipadores de calor para chips uma boa condutividade térmica é necessária.


CURIOSIDADE: O isolamento elétrico da Alumina pura pode ser evidenciada em capacitores eletrolíticos de Óxido de Alumínio. Eles não têm nada a ver com capacitores cerâmicos, no entanto, uma simples face oxidada de uma chapa de Alumínio forma um excelente dielétrico. Para saber mais sobre estes capacitores, CLIQUE AQUI!


Dióxido de Titânio


Este material pode ser encontrado em alguns tipos de minerais, tais como:

-> Rutilo;

-> Anatásio;

-> Akaogiite;

-> Brokkite.


O Rutilo, descrito pela primeira vez em 1803 por Abraham Gottlob Werner, é a forma mais comum de Dióxido de Titânio, sendo um mineral acessório comum em rochas metamórficas de alta temperatura e alta pressão e em rochas ígneas, tornando-se comum encontra-lo com até 10% de Ferro e quantidades significativas de Nióbio e Tântalo. Seu nome deriva do latim 'rutilus', que significa vermelho, em referência à cor observada em alguns espécimes quando vistos pela luz transmitida. Já os outros minerais são muito mais raros de se encontrar.


O Rutilo tem um dos mais altos índices de refração em comprimentos de onda visíveis se comparado com qualquer outro cristal conhecido e também exibe uma birrefringência particularmente grande e alta dispersão.


CURIOSIDADE: Para saber mais sobre refração, birrefringênia e dispersão de luz, comece CLICANDO AQUI!


Zircônia


É um material branco cristalino. A sua forma mais natural, com uma estrutura cristalina monoclínica, é o principal componente do mineral Baddeleíta. É um composto que, quando processado - e até mesmo misturado / dopado com outros compostos / elementos -, pode dar origem a cerâmicas técnicas de alta qualidade.


Um outro exemplo é o composto criado em laboratório que origina as cerâmicas de Pb(Zr,Ti)O3 (Titanato Zirconato de Chumbo - PZT), que representam um sistema pseudo-binário formado pela solução sólida dos sistemas antiferroelétrico PbZrO3, com simetria romboédrica e ferroelétrico PbTiO3, com simetria tetragonal. Este sistema cerâmico tem sido amplamente estudado e utilizado em aplicações tecnológicas devido às suas excelentes propriedades dielétricas, ferroelétricas, piezoresistivas e piroelétricas.


Com o intuito de otimizar e adequar algumas de suas propriedades para aplicações específicas, as cerâmicas ferroelétricas de PZT podem ser modificadas através da dopagem com diferentes aditivos (dopantes iso- ou heterovalentes). Um dos sistemas que abrange um amplo espectro composicional é o sistema PLZT (PZT modificado com Lantânio). A adição do Lantânio na estrutura do PZT tem possibilitado efeitos positivos em algumas das propriedades básicas do material, tais como o alargamento do ciclo de histerese, diminuição do campo coercitivo (Ec), aumento da constante dielétrica, comportamento difuso da transição de fase, máximo fator de acoplamento e aumento da transparência óptica.


Óxido de Zinco


O Óxido de Zinco é um composto químico Anfótero de cor branca. Sua fórmula é ZnO e é pouco solúvel em água, porém, muito solúvel em ácidos.

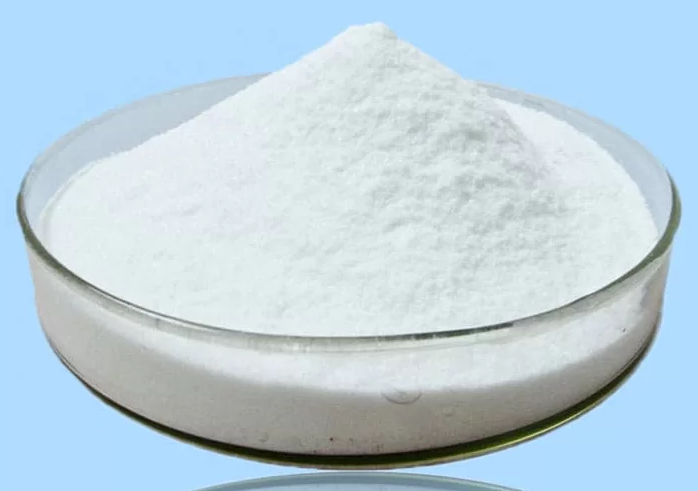

Imagem 3 - Como é o Óxido de Zinco


CURIOSIDADE: Assim como o Talco, o Carbonato de Cálcio e o pó de vidro, o Óxido de Zinco em pó é uma 'carga branca' utilizada como reforço em compósitos à base de polímeros, servindo como aditivo anti-UV e até melhorando propriedades anti-estáticas de peças de borracha.


Cal


O Cal nada mais é do que o Óxido de Cálcio extraído do Calcário. Em condições ambientes, é um sólido branco e alcalino, afinal, na Tabela periódica o Cálcio está na Família 2A, dos metais Alcalino-Terrosos.


O Calcário é uma rocha sedimentar que contém minerais com quantidades acima de 30% de Carbonato de Cálcio (aragonita ou calcita). Quando o mineral predominante é a dolomita (CaMg{CO3}2 ou CaCO3•MgCO3) a rocha calcária é denominada "calcário dolomítico".


CURIOSIDADE: As principais impurezas que o Calcário possui são as sílicas, fosfatos, carbonato de Magnésio, gipso, hematita e magnésio, sulfetos, sulfato de ferro, dolomita e matéria orgânica, entre outros.


CURIOSIDADE: O Carbonato de Cálcio é uma 'carga branca' que concorre diretamente com o Talco como aditivo mineral em compósitos à base de polímeros, em especial a resina de Polipropileno (PP).


Óxido de Sódio e Óxido de Potássio


O Óxido de Sódio é um sólido cristalino branco e alcalino, afinal pertence à Familia 1A da Tabela Periódica. O Na2O tem um peso molecular de 61,98 g / mol, uma densidade de 2,27 g/ml e um ponto de fusão de 1275 °C.


Geralmente, o nome de "KNaO" pode ser encontrado por escrito, referindo-se a Óxido de Sódio ou Óxido de Potássio. Isso ocorre pois os dois Óxidos têm propriedades semelhantes em termos de cor e velocidade de expansão e contração. Fontes frequentemente insolúveis de Na2O, como por exemplo Feldspatos incluem traços de K2O.


CURIOSIDADE: O Na2O é um composto não inflamável estável, mas pode reagir violentamente com ácidos e com água, sendo este último o formador do Hidróxido de Sódio (mais conhecido como por nós como "soda caustica"). Também pode aumentar a combustão de outras substâncias. É classificado como corrosivo e pode queimar a pele e os olhos.


CURIOSIDADE: O K2O, um pó esbranquiçado, também forma Hidróxido de Potássio (mais conhecido como "potassa cáustica") quando adicionado em uma fonte de Hidrogênio, tornando-se um composto alcalino bastante corrosivo. O KOH é comum no âmbito dos acumuladores eletroquímicos por ser utilizado como eletrólito. Para saber mais sobre pilhas e baterias, comece CLICANDO AQUI!



Carbetos


Assim como com os Óxidos, Carbetos são substâncias inorgânicas binárias (formadas por apenas dois elementos). Neste caso o Carbono é o elemento químico mais eletronegativo, ou seja, é o ânion do composto que está acompanhado de um elemento de natureza metálica.


Carbetos Iônicos: Também são conhecidos como carbetos salinos. Por apresentarem um forte caráter iônico, são sólidos. São formados pelos elementos dos grupos 1 e 2 da Tabela Periódica e também com o Alumínio, sendo estes elementos altamente eletropositivos e o Carbono, portanto, com uma carga negativa.


Os principais carbetos iônicos são:

-> Carbeto de Lítio (Li4C);

-> Carbeto de Berílio (Be2C);

-> Carbeto de Magnésio (Mg2C3);

-> Carbeto de Cálcio (CaC2);

-> e o Carbeto de Alumínio (Al4C3).


Carbetos Covalentes: São formados entre o carbono e elementos com aproximadamente a mesma eletronegatividade que ele. Os exemplos mais importantes deste grupo são:

-> Carbeto de Silício (SiC);

-> Carbeto de Boro (B4C);

-> e o Carbeto de Tungstênio (WC).


Estas substâncias podem ser muito duras devido às ligações covalentes formadas nas três dimensões.


Neste texto, será detalhado apenas os Carbetos mais comuns na indústria eletrônica e mecânica. O conteúdo será atualizado ao longo do tempo com mais informações técnicas de outros materiais.


Carbeto de Silício


Também conhecido como Carborundum (ou Carbundo), o SiC é uma cerâmica inorgânica cujo ponto de fusão bate dos 2300 °C. É formada a partir da ligação de um átomo de Silício e um átomo de Carbono (12% de caráter iônico) com coordenação tetraédrica e massa específica de 3,20 g/cm², sendo produzido industrialmente, já que sua forma mineral Moissanite é um cristal extremamente raro, porém, presente no mercado de jóias e sendo conhecido como "pseudodiamante" ou "imitação de diamante".


Em 1824, Jöns Jacob Berzelius, cientista sueco, sugeriu pela primeira vez a existência da ligação entre átomos de Silício e Carbono. Entretanto, apenas em 1891, o primeiro processo de fabricação industrial do material foi desenvolvido. Tal avanço tecnológico foi realizado de forma acidental por Edward Goodrich Acheson, assistente de Thomas A. Edson, durante um experimento onde se buscava sintetizar diamante a partir de Argila e Carbono.

Acheson acreditou que o produto de seu experimento era uma combinação do carbono (carbon) e da alumina (corundum) proveniente da Argila, o que o levou a nomeá-lo "carborundum". Anos depois se concluiu que esse composto sintetizado era na verdade a combinação de átomos de Silício e Carbono, mas o nome permaneceu.


O principal meio de produção industrial do SiC é até hoje o Processo Acheson, onde fontes de Carbono e Sílica são misturadas e levadas à altas temperaturas (próximas a 2600 ~ 3000 °C). Neste processo, dois eletrodos são conectados através de um resistor, usualmente de grafite, envoltos por uma mistura de coque ou carvão (como fontes de Carbono) e Quartzo (como fonte de Sílica). A mistura é aquecida eletricamente para a formação do SiC segundo a seguinte reação:


SiO2(s) + 3C(s) → SiC(s) + 2CO(g)


Os produtos formados podem possuir colorações que vão do verde e azul claro ao azul escuro e preto dependendo das impurezas do material. As mais comuns são o Al, Al2O3, Fe, Fe2O3, Si e a SiO2 oriundas da areia, e o C e o S provenientes do coque, sendo os produtos mais claros produzidos a partir de matérias primas mais puras.


O SiC é encontrado em duas estruturas principais:


-> α-SiC: O α-SiC é a forma estável do Carbeto de Silício, apresentando célula unitária hexagonal ou romboédrica. Importante salientar que este material apresenta politipismo, fenômeno no qual fases termodinamicamente idênticas apresentam estruturas de empilhamento atômico diferentes. São conhecidos aproximadamente 250 politipos de α-SiC, apresentando propriedades e características ligeiramente diferentes. Desta maneira, o produto final (SiC beneficiado) é uma mistura de diversos politipos e uma combinação das propriedades e características de cada politipo.


-> β-SiC. O β-SiC é uma estrutura cristalina transitória não estável a temperatura ambiente, podendo existir nessas condições de forma metaestável por meio de processos especiais em escala laboratorial. Sua formação ocorre em temperaturas inferiores a 2100 °C e sua estrutura cristalina é a cúbica de face centrada. Esta forma de SiC é única, não apresentando politipos.


OBSERVAÇÃO: O foco deste texto é tratar sobre cerâmicas e vidros, no entanto, é conveniente trazer outras aplicações populares para o Carbeto de Silício, até para que se entenda melhor este e outros textos aqui do HC:


CURIOSIDADE: O uso do SiC está sendo grande na microeletrônica, já que ele pode ser um semicondutor melhor que o Silício puro para a construção de transistores. Para saber mais sobre semicondutores e a usabilidade do SiC, CLIQUE AQUI!


CURIOSIDADE: O Carbeto de Silício é utilizado como uma fonte de Silício e Carbono em ligas ferrosas quando comparado a outras fontes destes elementos. Além do mais, o SiC proporciona um aumento da nucleação em ferro fundido e consequentemente melhora a qualidade final do produto e também proporciona uma redução de custo no processo. Sendo assim, este material torna-se uma boa alternativa no processo produtivo de ligas ferrosas. Para saber mais sobre as proporções de Silício e Carbono em ligas ferrosas, CLIQUE AQUI!


Carbeto de Tungstênio


O Tungstênio é, por mais de 100 anos, de grande importância para a indústria devido ao seu amplo uso na fabricação de filamentos para lâmpadas incandescentes. Apesar de tais iluminárias já terem sido 'expulsas' de nossas casas por causa da falta de eficiência energética, os automóveis ainda fazem um amplo uso das lâmpadas halógenas! Para saber mais, CLIQUE AQUI!

Para além da elétrica e eletrônica, o Tungstênio - metal também conhecido como Wolfrânio - ganhou espaço na mecânica através de sua combinação com o Carbono, formando uma cerâmica inorgânica de alta dureza, até mesmo comparada ao Diamante.


CURIOSIDADE: Você já deve ter ouvido falar no termo "Widia", comum quando nos referimos à brocas multimaterial, ou aquelas pra furar concreto, pedras e cerâmicas. Pois bem, se trata de um acrônimo alemão para "Wie Diamant", que em bom português significa "tal qual diamante", dada a dureza deste material, cuja fórmula química é WC.


OBSERVAÇÃO: É comum o uso da palavra "Carboneto" ao invés de "Carbeto" para se referir à esta e também à outras cerâmicas do tipo, ou seja, Carboneto de Tungstênio é a mesma coisa que Carbeto de Tungstênio.


O WC, cujo ponto de fusão bate os 2870 °C, possui densidade de 15,63 g/cm² sob uma temperatura de 15 °C, sendo aplicado em situações onde se exige resistência mecânica extrema e altas temperaturas de trabalho. Quando o WC é compactado por sinterização com uma pequena porcentagem do metal Cobalto puro e em pó forma um dos chamados CERMETs (CERamic/METal).

Aqui coloco alguns detalhes que complementam o assunto principal.


Cargas minerais em compósitos


As cargas minerais são substâncias que alteram a resistência a altas e baixas temperaturas dos polímeros. Além disso, proporcionam ótima estabilidade dimensional (diminuição da contração na moldagem) e diminuição na absorção de água. Devido ao seu preço relativamente baixo, pode reduzir custos, dependendo da percentagem utilizada na composição da resina.


Quando falo em resina, me refiro principalmente ao Polipropileno (PP) e a Poliamida (PA), dois polímeros amplamente utilizados na indústria automobilística e elétrica / eletrônica, entretanto, também podemos incluir o Polietileno Tereftálico (PET) e o Polibutileno Tereftálico (PBT), por exemplo.


Os materiais mais utilizados para propiciar a melhoria das características das resinas termoplásticas são as fibras de vidro (abreviado "FV" ou "GF") e de carbono, a micro esfera de vidro (“Glass Beat”, ou “pó de vidro”, sucintamente) e as cargas minerais (abreviado por “CM” ou “MD”), como o Carbonato de Cálcio precipitado (CaCo3) e o Silicato de Magnésio (Talco, abreviado "T" ou "TD").

Imagem 4 - Portinhola do bocal do tanque de combustível de um Ford Fiesta Rocam feita em PA6 (Poliamida) reforçada com 30% de MD (Carga Mineral)


CURIOSIDADE: Nem sempre a carga mineral é especificada com a abreviação "T%" ou "TD%", ou %CaCo3. Na maioria das vezes pode estar simplesmente escrito "MD%" ou "%CM", tal como na imagem acima. Não há padronização de nomenclaturas.


Para embasar um pouco, vamos dissertar sobre o mais comum:


O Talco


O Talco é um mineral argiloso da classe dos Filossilicatos, composto de Silicato de Magnésio Hidratado, tendo a fórmula química Mg3Si4O10(OH)2. Ocorre na natureza como massas foliadas a fibrosas e em uma forma cristalina excepcionalmente rara. Tem uma perfeita clivagem basal e uma fratura plana desigual. Este mineral é usado como agente espessante e lubrificante, além de aditivo para compósitos poliméricos, mais especificamente aqueles com base em resina de Polipropileno (PP).

Imagem 5 - Um para-lama de semi-reboque feito de PP reforçado com 20% de Talco


O Silicato de Magnésio é adicionada aos termoplásticos por simples mistura mecânica, pois existem agentes de ligação (silanos) que servem como ponte entre o Talco e o polímero, melhorando muito o desempenho do produto acabado.

Imagem 6 - Nos Volkswagem Constellation é comum a tomada de ar e a caixa do filtro serem feitas de PP reforçado com 20% de Talco, provando que a aplicação deste mineral vai muito além de evitar chulé... :v


Com grandes aplicações na indústria mecânica e eletrônica, confere estabilidade dimensional superior ao objeto confeccionado. Além disso, reduz a absorção de água e a contração na moldagem, aumentando a resistência à deflexão térmica. Tem a desvantagem de alterar o acabamento superficial da peça.


CURIOSIDADE: Para conhecer mais sobre peças de automóveis e componentes eletrônicos feitos de plástico reforçado com Talco, CLIQUE AQUI, CLIQUE AQUI! e CLIQUE AQUI!


Um problema particular com o uso comercial do Talco é sua localização frequente em depósitos subterrâneos com minério de Asbesto. Existe um punhado de variedades de Amianto, sendo o mais comum no meio industrial o amianto branco, do grupo das Serpentinas. Os minerais serpentinos são silicatos de folha, e embora não seja da família das Serpentinas, o Talco também é um silicato de folha, com duas folhas conectadas por cátions de Magnésio.


A co-localização frequente de depósitos de Talco com Amianto pode resultar em contaminação, que apresenta sérios riscos à saúde quando o pó é disperso no ar e inalado. O controle de qualidade rigoroso desde 1976, incluindo a separação de Talco de grau cosmético e alimentício do Talco de grau "industrial" eliminou em grande parte esse problema, mas continua sendo um risco potencial que exige mitigação na mineração e processamento da Silica de Magnésio.

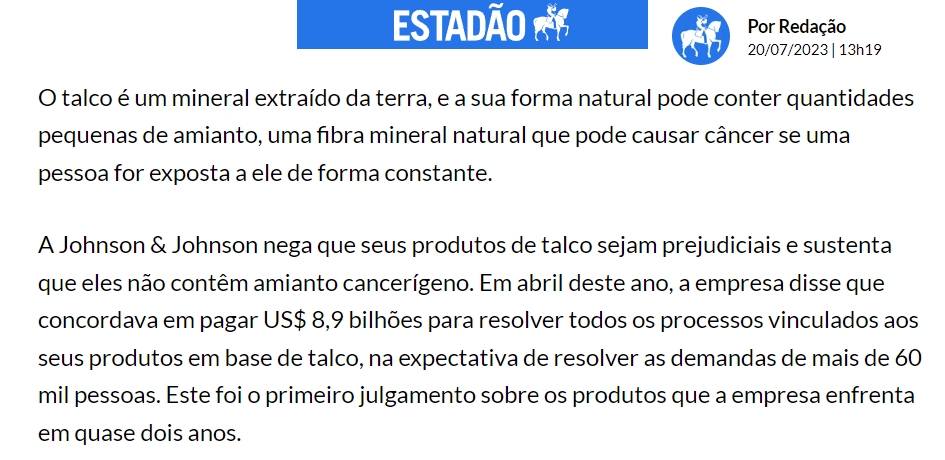

Complemento 1 - Parece que ainda existe contaminação e tentaram encobrir


CURIOSIDADE: Caso queira ir além e entender mais sobre a aditivação de polímeros com materiais orgânicos e inorgânicos para aprimorar suas propriedades, pode CLICAR AQUI e CLICAR AQUI!


Para além do Talco e do Caco3, um outro 'mineral' pouco utilizado pode ser aplicado...


Cinza de Casca de Arroz (CCA)


Nesta corrida incessante para a redução da poluição e reaproveitamento de matéria, no início do século surge um novo concorrente como carga de enchimento mineral.

Na indústria do arroz tem-se, como subproduto mais volumoso, as cascas, as quais poderiam ser aproveitadas de diversas maneiras. A casca de arroz (CA) é um revestimento, ou capa protetora, gerada durante a formação dos grãos de arroz. Removida durante o refino dos graõs, tem baixo valor de mercado pois o SiO2 e as fibras contidas não possuem propriedades nutritivas, e por isso não há relevância para a alimentação Humana ou animal.

Antigamente quase todo este material ia parar nas lavouras e fundo de rios, num descarte prejudicial ao meio ambiente. Uma das aplicações é sua queima em termoelétrica para geração de energia, produzindo cinza como resíduo.


A combustão da CA gera cinzas com formas estruturais variáveis (amorfa e/ou cristalina) que dependem tanto do tipo de equipamento e queima usado (processo artesanal a céu aberto, grelhas, processo industrializado por leito fluidizado com ou sem controle da temperatura), como do tempo e da temperatura de queima.

A CA queimada em condições controladas (temperatura máxima de 1000 °C), ao atingir 800 °C com um patamar de queima de duas horas, gera cinza residual constituída de sílica em forma cristalina de Quartzo. Para temperaturas no intervalo de 450 a 700 °C, com patamar de três a quatro horas, obteve-se sílica no estado amorfo.

Tabela 1 - A cinza de casca de Arroz é uma mina!


A sílica amorfa é um material de fácil moagem e, quando moída é altamente reagente. Suas propriedades principais são a baixa condutividade térmica e a elevada resistência ao choque térmico. Desta forma é um componente desejável na composição de produtos cerâmicos como refratários e isolantes térmicos, que sofrerão intensa ação do calor e variação brusca de temperatura.


Particularmente, nunca vi alguma peça plástica - seja ela aplicada em mecânica ou eletrônica - portando a sigla "CCA", no entanto, já vi patentes de componentes que dão utilidade a tal material, como este documento da Ford Motor Company do Brasil:

BR102019006424A2 FoMoCo
.pdf
Download PDF • 1.39MB

Este PDF detalha uma tubulação de combustível feita de ">NBR+PVC-CCA<" resistente ao ataque químico do Biodiesel.


Granito


Pra finalizar este tópico, temos o Granito, material muito conhecido na construção civil e arquitetura, mas que também pode ser aplicado como reforço em compósitos!

Sua maior aplicação nesta área é como reforço do Poliepóxido, gerando um material com características semelhantes à algumas ligas de Ferro Fundido...

Imagem 7 - Do que é feito o Granito?


O Granito é um silicato cuja composição se baseia em Feldspatos, Quartzo, e em alguns casos Mica. Tem densidade de 2,6 mg/m², módulo de elasticidade de 60 a 80 GPa, resistência à tração de 23 MPa e resistência à compressão de 65 a 150 MPa, tudo isso numa temperatura na faixa dos 20 °C. A granulação das partículas aplicadas em compósitos é geralmente superior a 5 mm.

Para saber um pouco mais sobre estes compósitos de Epóxi-Granito, CLIQUE AQUI!



A Mica e os capacitores


A Mica é um grupo de minerais pertencente a classe dos Filossilicatos. Dentro deste grupo encontram-se os silicatos hidratados de Alumínio, Potássio, Sódio, Ferro, Magnésio e, por vezes, Lítio, cristalizado no sistema monoclínico, com diferentes composições químicas e propriedades físicas.


No grupo das Micas encontram-se a biotita, moscovita, lepidolita, flogopita (um tipo de biotita) e a margarita. Para ser utilizado em capacitores, um mineral da classe das Micas passa por um processo de laminação (já que possuem uma clivagem fácil) para então serem intercaladas com os eletrodos. Por ser mais flexível, é menos quebradiço que o vidro e um excelente dielétrico. O que a tornou pouco utilizada foi a baixa incidência do mineral na crosta terrestre e, em partes, a dificuldade de miniaturização destes componentes, o que ocasionou na descoberta de um grande substituto em forma de cerâmica: O Dióxido de Titânio e suas variantes.


Para saber mais sobre os capacitores de Mica, CLIQUE AQUI!



Eletrodos revestidos


Já que o assunto é vidros e carâmicas, vamos dissertar um bocado sobre solda elétrica!

Mas qual a relação entre estes âmbitos?

A solda elétrica (Soldagem por arco elétrico com eletrodo revestido, em inglês "Shielded Metal Arc Welding" - abreviado SMAW) consiste em utilizar-se do curto-circuito e um arame de enchimento para unir duas peças metálicas através de calor.


CURIOSIDADE: Para saber mais sobre como ocorre um curto-circuito e sobre o Efeito Joule, CLIQUE AQUI!


Até aí ok, nada a ver com o assunto principal deste texto.


No entanto, o arame, conhecido como "eletrodo" é revestido com um composto sólido quebradiço que se torna gasoso no momento da solda devido às altíssimas temperaturas localizadas na poça de fusão.

Imagem 8 - Aprendendo a soldar 'na base do facão'


Feito de uma combinação de óxidos e carbonatos, além de poder conter fibra de celulose, a composição química do revestimento varia de marca para marca e também de aplicação para aplicação. Abaixo, vemos parte da FISPQ de eletrodos da marca Worker:

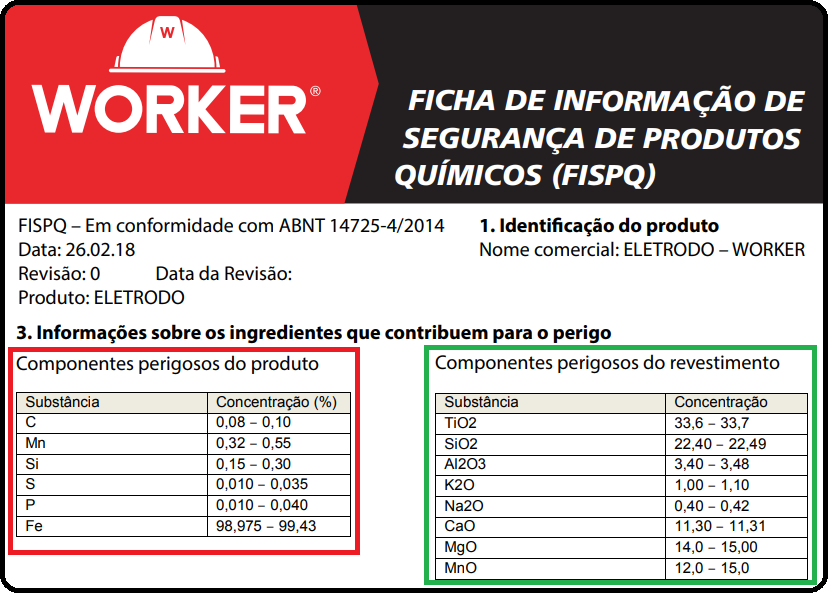

Imagem 9 - Perceba que o revestimento deste eletrodo não possui celulose, todavia, há uma grande combinação de óxidos


Note que há até mesmo uma pequena porcentagem de Alumina.

Agora, parte da FISPQ de eletrodos da marca Vonder:

Imagem 10 - Perceba que há também entre 0,2 e 1 % de celulose


A Bentonita é uma Esmectita do grupo das Argilas (Filossilicatos), enquanto o Quartzo e o Feldspato são da classe dos Tectossilicatos.


No PDF disponibilizado abaixo, há uma tabela com a composição de vários modelos de eletrodos da marca Denver:

Eletrodos Denver
.pdf
Download PDF • 511KB

Prosseguindo, as funções do revestimento são:

Proteção do arame de enchimento: A função mais importante do revestimento é proteger o arame do Oxigênio e do Nitrogênio presentes na atmosfera. Isso ocorre quando este está sendo transferido para a peça a ser soldada através do arco, e enquanto está no estado plasma.

Imagem 11 - Em uma das extremidades do eletrdo o arame fica exposto justamente para encaixa-lo no alicate (terminal positivo da estação de solda)


Propriedades mecânicas específicas do metal de solda. Propriedades mecânicas específicas podem ser incorporadas ao metal de solda por meio do revestimento.


Adições de elementos de liga ao metal de solda: Uma variedade de elementos tais como Cromo, Níquel, Molibdênio, Vanádio e Cobre podem ser adicionados ao metal de solda incluindo-os na composição do revestimento:

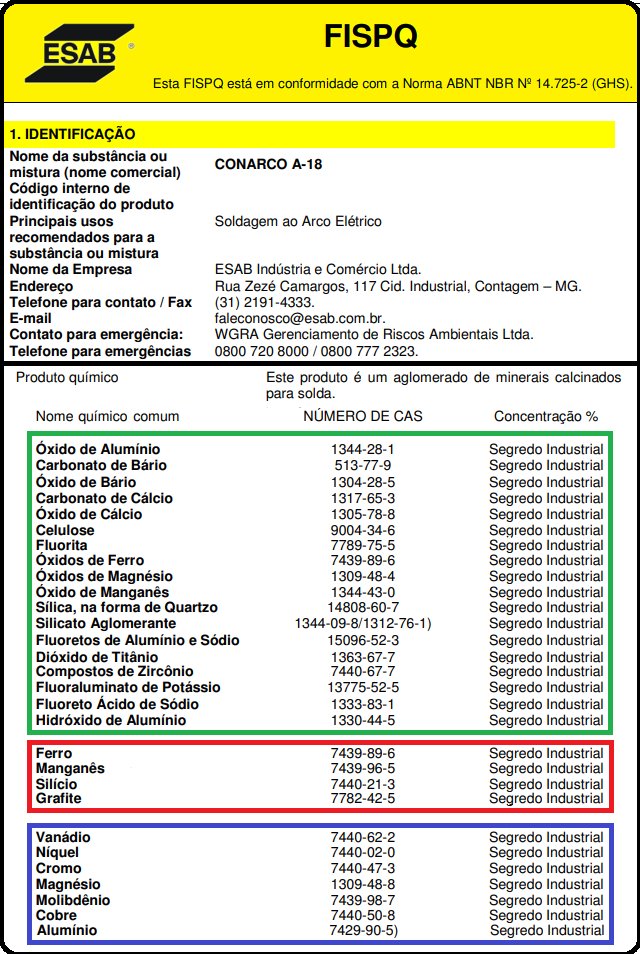

Imagem 12 - Em azul é destacado elementos de liga adicionados ao revestimento, que por sua vez é destacado em verde


Características da posição de soldagem com eletrodos revestidos: É a adição de certos ingredientes no revestimento, principalmente compostos de titânio, que tornam possível a soldagem fora de posição (posições vertical e sobre a cabeça);


Estabilização do arco: Um arco estabilizado é aquele que abre facilmente, queima suavemente mesmo a baixas correntes. Assim, pode ser mantido empregando-se indiferentemente um arco longo ou um curto;


Isolamento da alma (arame): O revestimento atua como um isolante de tal modo que a alma não causará curto-circuito durante a soldagem de chanfros profundos ou de aberturas estreitas. O revestimento também serve como proteção para o operador quando os eletrodos são trocados.


Direcionamento do arco elétrico: O direcionamento do fluxo do arco elétrico é obtido com a cratera que se forma na ponta do eletrodo:

Imagem 13 - Pode parecer frágil mecanicamente, porém o revestimento aguenta muita temperatura


Função da escória como agente fluxante: A função da escória é fornecer proteção adicional contra os contaminantes atmosféricos, agir como purificadora e absorver impurezas que são levadas à superfície e reduzir a velocidade de resfriamento do metal fundido para permitir o escape de gases.


Controle da integridade do metal de solda: A porosidade ou os gases aprisionados no metal de solda podem ser controlados de uma maneira geral pela composição do revestimento.

Diagrama 1 - Ao final o revestimento forma uma fina crosta de carbonização sobre o cordão de solda


Como se pode ver, o uso de óxidos vai muito além das janelas da sua casa ou da sua xícara de porcelana!

Para além de tudo o que foi escrito até aqui, outros Óxidos, tal como o Óxido de Sódio, Óxido de Potássio, Óxido de Lítio, Óxido de Bário e Óxido de Boro são amplamente utilizados pela indústria do vidro e da cerâmica, sendo que cada um deles traz benefícios ou malefícios ao composto, dependendo da aplicação. Outros, tal como o Óxido de Chumbo e o Óxido de Arsênio já possuem muito pouco uso, dado o prejuízo que provocam ao meio ambiente. Mas, quanto a aplicação e composição, veremos na prática com vários exemplos de uso do vidro e da cerâmica que serão mostrados na sequência desta série.


Cerâmicas e vidros não são tão simples quanto parecem. Além de existirem centenas e centenas de tipos diferentes para aplicações específicas, não há uma designação clara do que é o que, e cabe a nós pesquisar e estudar pra distinguir aquilo que está na nossa frente sem se utilizar de nomes / termos vagos ou chulos.

No Google podem ser encontradas milhares de patentes de composições de vidros feitas pela General Electric, Panasonic, OSRAM/Sylvania; Corning Glass, Schott, Nippon e diversas outras empresas do setor de tecnologia, basta pesquisar. Sendo assim, não é tão fácil distinguir um composto de vidro tal como um plástico (que já tem suas dificuldades para distinção).


Tal como aconteceu com o artigo sobre plásticos e borrachas, que começou com um e se tornou uma série de publicações, ou dos artigos sobre metais, que já são uma série desde a concepção, esta publicação se tornou uma série de capítulos cada vez mais densos de informação, afim de enriquecer cada vez mais nossa sabedoria não apenas sobre CTM, mas sobre o funcionamento de (quase) tudo!


Pra sugestões, dúvidas ou reclamações, mande um e-mail para hardwarecentrallr@gmail.com.



FONTES e CRÉDITOS


Texto: Leonardo Ritter


Imagens e gráficos: Leonardo Ritter; Google Imagens; Brasil Escola.


Fontes: Brasil Escola; Mundo Educação; MACEA Cerâmica Técnica Avançada (sobre SiC, WC e PZT); Cimm cerâmicas; Ceraltec cerâmicas (sobre a Alumina); Associação Brasileira de Cerâmicas - ABCERAM; Schott (fabricante de vidros); Fabricante de componentes eletrônicos Venkel (datasheet de resistores); Denver Soldas (PDF com composição de eletrodos); Alusolda Brasil (utilidades do revestimento dos eletrodos); Worker (FISPQ); Vonder (FISPQ); ESAB (FISPQ); Wikipedia (sobre sinterização, co-queima, óxidos, solda com eletrodo revestido, carbetos e minerais de silica).


Ultima atualização: 25 de Fevereiro de 2024.

252 visualizações

Comentários


O Hardware Central abandonou de vez o Facebook. Não temos mais fanpage e a caixa de comentários que aqui habitava foi chutada pra longe! Não somos Mainstream! Redes socias não combinam com nós! Somos a galera dos livros!

Como também repassamos conteúdo de terceiros, não é justo restringir a cópia! O uso do conteúdo do HC e de toda a internet deve ser livre!

Para relatar erros, incongruências ou sugerir conteúdo, nos chame pelo hardwarecentrallr@gmail.com! Não somos perfeitos, mas sempre é possível melhorar!

bottom of page
